免焊接 RJ50轉10Pin接線端子｜SY-289

貨號：SY-289

※ 尺寸為人工測量，可能略有誤差，請以實際商品為準。

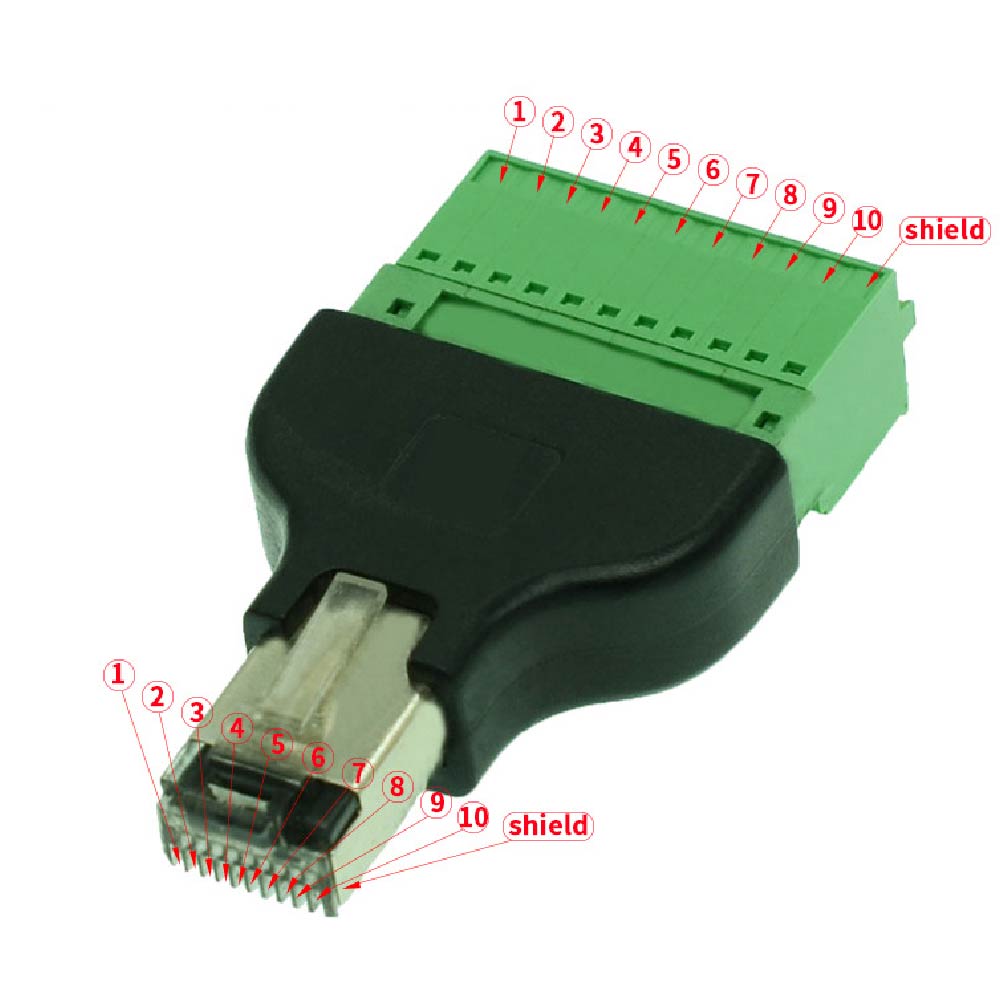

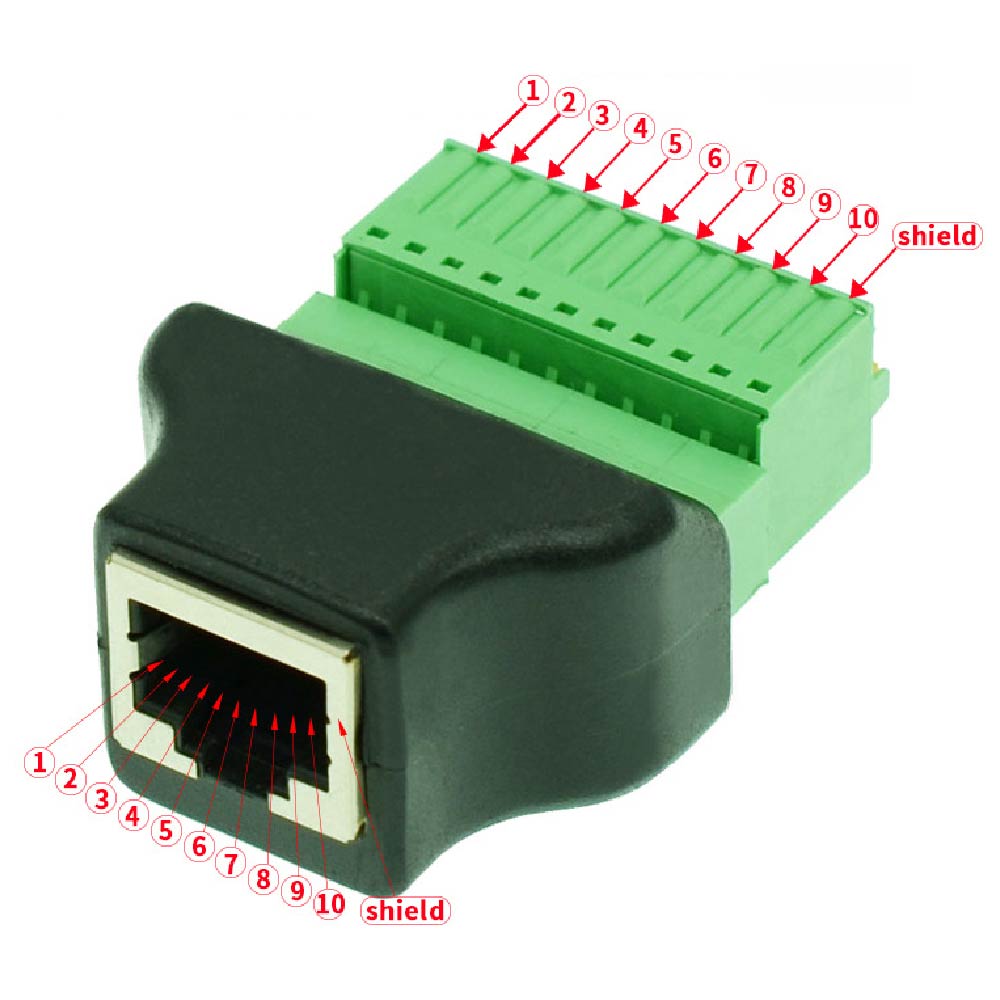

※ 圖片中的 Pin 腳依序標示 1～10 及 Shield，實際接線前請依設備定義確認腳位。
※ 本商品為 10P10C（RJ50）規格，並非一般常見的 8P8C RJ45 網路接頭，購買前請特別確認。
※ 不同設備的 Pin 腳功能可能不同，本產品僅提供接頭與端子之間的轉接，使用前請確認設備線序及電氣規格。

【產品特色】

免焊接設計，將 RJ50 10P10C 接頭轉換為接線端子，方便直接進行線材連接、測試與設備配線，不需另外焊接，適合電子工程、設備維修及 DIY 配線使用。

・RJ50 10P10C 對應 10Pin 接線端子
・提供 RJ50 公頭、RJ50 母頭 兩種規格可選
・端子標示 1～10 Pin，另含 Shield 屏蔽端子
・免焊接設計，方便配線、拆裝及測試
・綠色接線端子搭配 ABS 外殼
・適合訊號線延伸、設備轉接、測試及工程配線
・購買前請確認設備接頭、Pin 腳定義及公／母頭規格

【產品規格】

接頭規格：10P10C
端子數：10 Pin＋Shield
外殼材質：ABS
接線端子顏色：綠色
款式：RJ50 公頭／RJ50 母頭

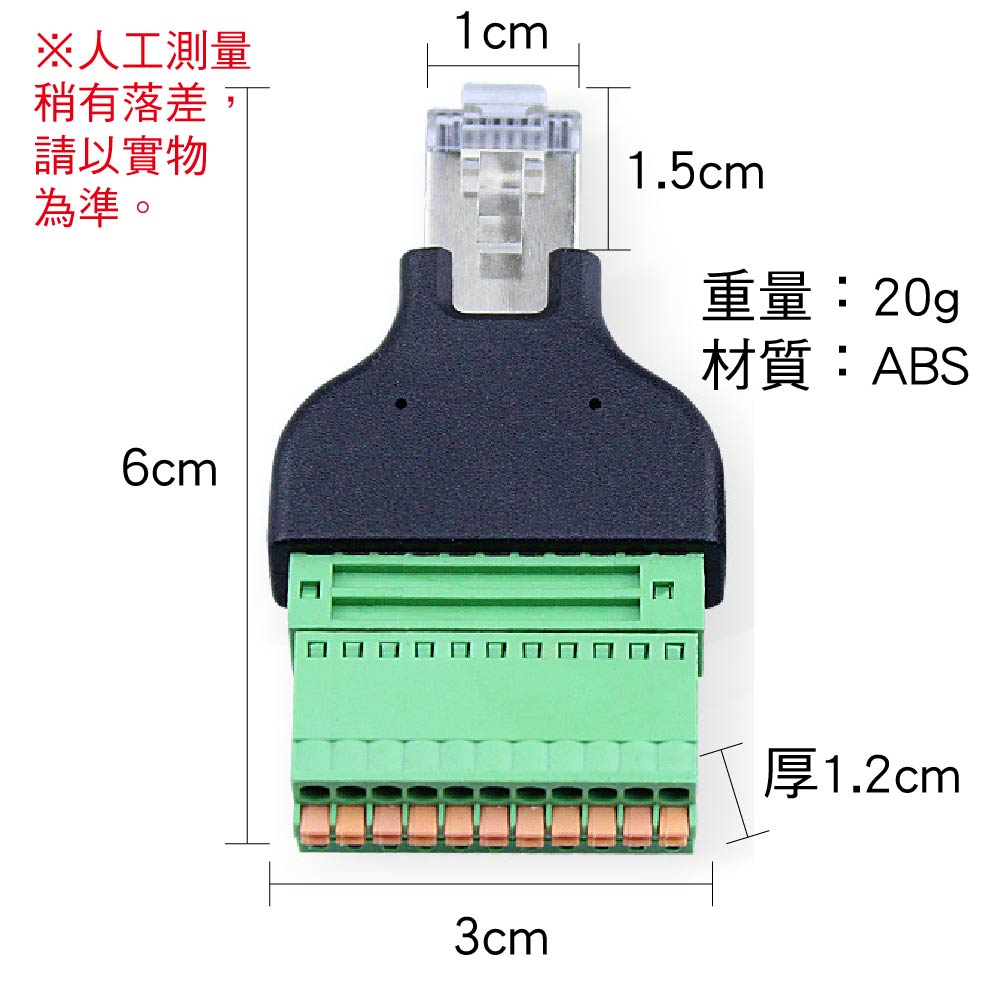

■ RJ50 公頭
接頭：RJ50 10P10C 公頭 → 接線端子
整體尺寸：約 6 × 3 cm
RJ50 接頭寬度：約 1 cm
RJ50 接頭露出長度：約 1.5 cm
端子台寬度：約 2.8 cm
端子區厚度：約 1.2 cm
重量：約 20 g

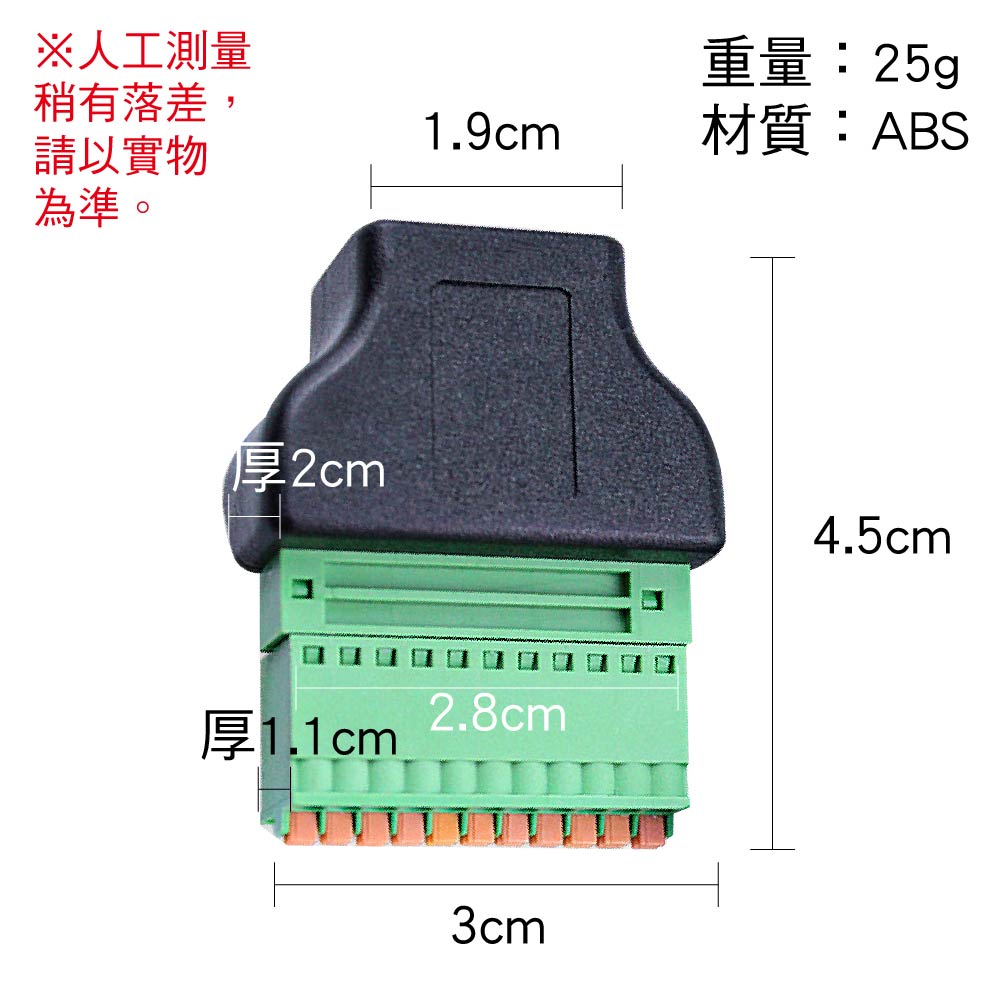

■ RJ50 母頭
接頭：RJ50 10P10C 母座 → 接線端子
整體尺寸：約 4.5 × 3 cm
上方外殼寬度：約 1.9 cm
端子台寬度：約 2.8 cm
端子區厚度：約 1.1 cm
外殼厚度：約 2 cm
重量：約 25 g

【使用方式】

確認設備使用的接頭規格及 Pin 腳定義後，選擇 RJ50 公頭或母頭款式。將需要連接的線材依照 1～10 Pin 對應位置接入綠色端子台；如設備有屏蔽接地需求，可依實際線路設計使用 Shield 端子。完成接線後，再將 RJ50 接頭與設備或線材連接即可。


【適用場景】

適用於 RJ50／10P10C 設備配線、控制訊號轉接、通訊設備測試、電子實驗、工程開發、設備維修、線路延伸、DIY 配線及需要快速拆裝測試的場合。
